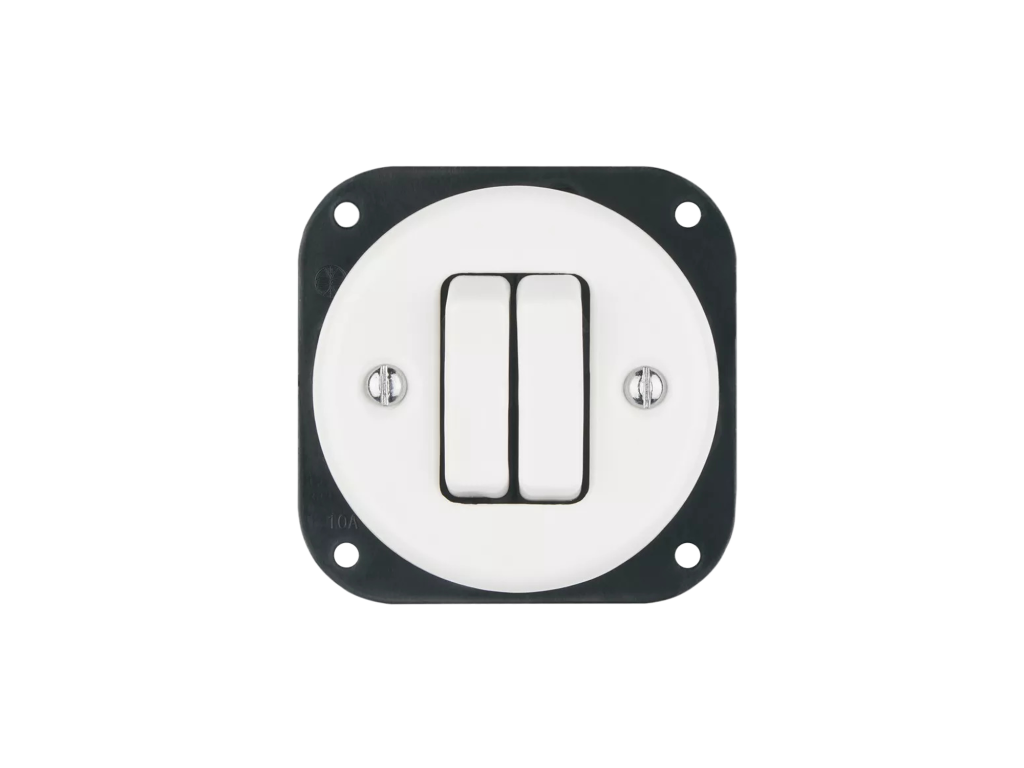

Dodejte svému interiéru šmrnc s ručně vyráběným keramickým vypínačem v retro stylu. Tento žaluziový vypínač se dvěma tlačítky je ideální volbou pro ovládání stínicí techniky. Díky svému nadčasovému designu perfektně zapadne do luxusních interiérů, moderních novostaveb, stylových restaurací i útulných roubených chalup.
Vypínač je vyroben z vysoce kvalitní a stálobarevné keramiky, která zaručuje extrémní odolnost proti otěru a dlouhou životnost. Je určen pro použití v interiéru a lze jej libovolně kombinovat s dekorovanými nebo ručně malovanými rámečky.
Důležité upozornění: Toto dvojtlačítko nemá integrované mechanické blokování proti současnému stisknutí obou směrů. Pokud toto blokování vyžadujete, lze ho snadno vyřešit vložením spínacího prvku pro žaluzie do instalační krabice pod vypínač.
Technické specifikace
-
Rozměry: průměr 100 mm, výška 25 mm (hloubka 43 mm)
-
Jmenovité hodnoty: 250 V / 10 A
-
Svorky: šroubové, pro vodiče 1–2,5 mm²
-
Certifikace: CE certifikát shody
Instalační pokyny
-
Montážní krabice: Určeno pro standardní instalační krabice (např. KP 68).
-
Vícenásobné rámečky: Při montáži do vícenásobných rámečků je nutné dodržet rozteč středů 71 mm (spojovací krabice KP 68 tuto rozteč zajistí automaticky).
-
Průměr vrtaného otvoru: 80 mm
Vylaďte svůj domov do posledního detailu
Chcete, aby spolu všechny prvky v interiéru dokonale ladily? Vyberte si z naší široké nabídky dekorovaných a ručně malovaných vypínačů a zásuvek, které dodají vašemu domovu jedinečný a ucelený styl.
Vypínač č. 1 – jednopólový
Zapojení č. 1, neboli jednopólový spínač je nejjednodušší typ zapojení. Tento typ zapojení se využívá zpravidla v menších místnostech s jedním vchodem, v kterých se osvětlení ovládá z jednoho místa (koupelna, WC, komora, malý pokoj…) Vypínač č. 1 lze také nahradit vypínačem č. 6.
Vypínač č. 5 - sériový, lustrový (6+6)
Vypínač č. 5, zvaný lustrový umožňuje z jednoho místa ovládání dvou nezávislých obvodů. Jedná se o vypínač s dvěma klapkami - zapojení 5b (tedy 6+6), ale běžně jde zapojit jako 5a (tedy 1+1). Tento typ zapojení lze využít například v koupelně (světlo + ventilátor), v obývacím pokoji u víceramenného lustru (hlavní světlo + doplňková světla). Zapojení 6+6 umožňuje také spínání dvou obvodů z dvou samostatných míst.
V našich vypínačích č. 5 nejsou od výrobce implementovány vnitřní propojky. Proto k tomuto vypínači dodáváme doplňkovou propojku přes Wago svorku, která současně slouží jako vstupní připojovací bod. Tím se současně zjednodušuje a zrychluje připojení vypínače.
Vypínač č. 6 - střídavý, schodišťový
Vypínač č. 6, neboli schodišťový vypínač, je nejběžnějším typem. Využívá se v místech, kde je potřeba ovládat osvětlení ze dvou míst, tedy v průchozích místnostech nebo krátkých chodbách či schodištích. Vypínač č. 6 se využívá také jako krajní bod pro zapojení tří a více vypínačů.
Vypínač č. 7 - křížový
Vypínač č. 7, neboli křížový vypínač, se využívá v kombinaci s vypínačem č. 6 v dlouhých chodbách či schodištích, kde je vyžadováno ovládání svítidel z tří a více míst. Vypínače č. 7 představují prostřední vypínače v zapojení, přičemž krajní tvoří vypínače typu 6. Taková situace může nastat například v chodbě, do které se přistupuje ze tří oddělených místností.
V našich vypínačích č. 7 nejsou od výrobce implementovány vnitřní propojky. Proto k tomuto vypínači dodáváme doplňkové propojky přes Wago svorku, která současně slouží jako výstupní připojovací bod mezi vypínačem č. 7 a č. 6. Tím se zjednodušuje a zrychluje připojení vypínačů.
